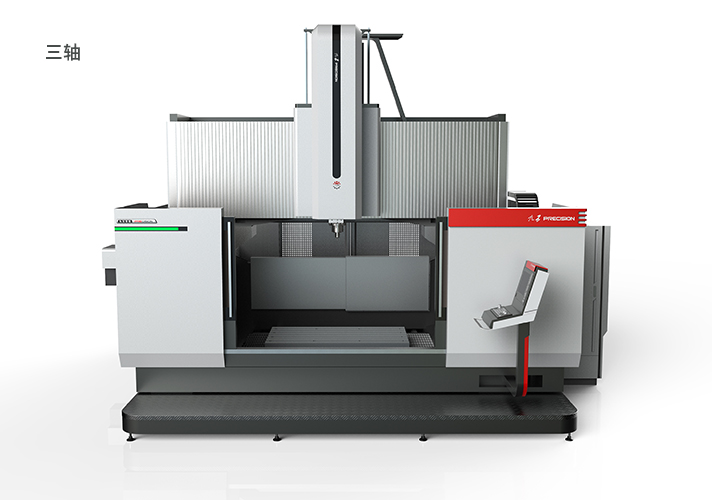

高架橋式三軸加工中心J5MB2214
高架橋式加工中心系列整體采用U型床上橋架，結構剛性好，整體性能穩定，能夠做到高速進給，快速移動和高精度加工，同時也可適應高效率切削加工。根據用戶的不同需求，可快速實現五面體、五軸聯動以及車銑復合功能的衍生變型，適應各種形式加工。
橋式三軸加工中心橫梁采用兩根重型直線導軌保持運行平穩，響應速度快，可進行高速加工，有良好的負荷能力，保證加工輪廓精度兼顧加工效率?？筛鶕?jù)需求加裝全閉環配置，采用更高轉速主軸單元。固定工作臺材料為優質灰口鑄鐵，應用先進工藝鑄造成形，承載力大、剛性強。
廣泛應用于汽車、軌道交通、模具、電子信息等行業。
|
產品型號 |
J5MB2214 |
|
|
加工范圍 |
||
|
X軸行程 |
mm |
1600 |
|
Y軸行程 |
mm |
2400 |
|
Z軸行程 |
mm |
1000 |
|
最大工件尺寸 |
mm |
2400×1600×1000 |
|
主軸垂直擺動A |
|
無 |
|
工作臺 |
||
|
工作臺尺寸 |
mm |
2200×1400 |
|
工作臺最大承重 |
kg |
8000 |
|
工作臺T型槽寬度 |
mm |
7～22 |
|
數控回轉臺B |
mm |
Ø1250 |
|
工作臺回轉B軸 |
° |
360° |
|
主軸 |
||
|
主軸錐孔 |
|
MAS403 BT50 |
|
主軸轉速范圍 |
r/min |
0-6000/12000 |
|
主軸最大輸出扭矩 |
Nm |
380 |
|
主軸電機功率 |
Kw |
22 |
|
鏜軸端面距工作臺中心距離 |
mm |
280-1280 |
|
速度 |
||
|
快速移動速度X、Y、Z軸 |
mm/min |
20000 |
|
切削進給速度X、Y、Z軸 |
mm/min |
1-10000 |
|
精度 |
||
|
X/Y/Z軸定位精度 |
mm |
±0.008 |
|
A、C軸定位精度 |
|
無 |
|
X/Y/Z軸重復定位精度 |
mm |
±0.005 |
|
A、C軸重復定位精度 |
|
無 |
|
其他 |
||
|
刀庫 |
把 |
20（盤式） |
|
最大刀具重量 |
kg |
25 |
|
機床外形尺寸（L×W×H） |
mm |
5930×4770×4600 |
|
電氣總?cè)萘? |
KVA |
65 |
|
數控系統 |
|
SIEMENS 828D |
