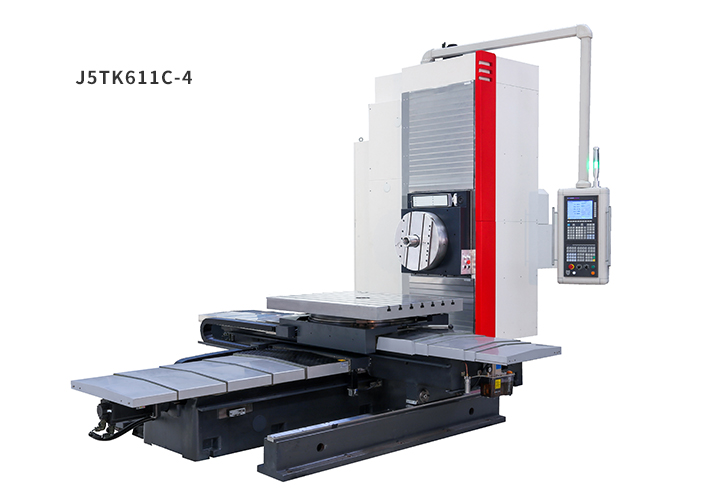

數控臥式銑鏜床J5TK611C、J5TK611C/4

J5TK611C、J5TK611C/4數控臥式銑鏜床為單立柱，側掛箱體，十字滑臺式結構形式。
機床采用有限元分析的應用，高剛性合理布筋的大件設計，床身、立柱、上下滑座均采用矩形寬截面的矩形磨削導軌，進口聚四氟乙烯專用導軌貼面，人工精細刮研配合，耐磨耐壓。
機床橫向行程大，床身兩側采用整體式的鑲剛輔助導軌支撐，工作臺橫向移動時得到全行程范圍的支撐，精度保持性好。主軸采用高強度38CrMoAl合金材料，高硬度的二次氮化處理工藝，大功率交流伺服主軸電機經過齒輪變速后傳遞到主軸，主軸系統剛性強，可進行強力切削，加工效率高。
主軸箱端部可選配數控平旋盤，能鏜削較大的孔和平面。鏜軸及平旋盤刀架的進給，各自獨立通過交流伺服電機驅動，可實現與其它坐標軸的插補。
X/Y/Z/W/U五座標軸（平旋盤U軸為選配）進給采用進口滾珠絲杠傳動，可以實現三軸或四軸聯動，直線圓弧插補等功能。
工作臺采用手動四點單銷定位結構，簡單可靠，定位準確。還可選配數控轉臺，自動化程度更高。
該系列機床適用于箱體、板件、模具、齒輪類零件的高速、高效加工，應用于閥門泵業、液壓動力機械、汽車制造、礦山機械、軌道交通等工程機械行業。

機床主要技術參數如下：

產品型號		J5TK611C	J5TK611C/4
加工范圍
工作臺橫向行程X軸	mm	1200	1800
主軸箱垂直行程Y軸	mm	1200
立柱縱向行程Z軸	mm	1300
鏜軸行程W軸	mm	550
工作臺
工作臺尺寸	mm	1320×1010
工作臺最大承重	kg	5000
工作臺回轉		手動轉臺/數控回轉（選配）
工作臺最小分割精度	°	0.001°
準確定位		四點90°位置
主軸
主軸直徑	mm	φ110
鏜軸轉速	rpm	12～1100
鏜軸扭矩	Nm	1100
主軸電機功率	Kw	15
鏜軸中心距工作臺面距離	mm	0～1200	0～1800
鏜軸端面距工作臺中心距離	mm	46～1896	46～1896
刀柄型號		BT50-45°
速度
快速移動速度X、Y、Z、W軸	mm/min	10000/10000/1000/5000
切削進給速度X、Y、Z、W軸	mm/min	20～1000
精度
定位精度X/Y/Z/W	mm	0.03
定位精度B軸	"	12"（手動轉臺）/15″（數控回轉)
重復定位精度X/Y/Z/W	mm	0.02
重復定位精度B	"	5″（數控回轉)
平旋盤（選配）
平旋盤直徑	mm	Φ550
平旋盤轉速	r/min	125
刀架行程（U軸）	mm	125
U軸進給速度	mm/min	0.2-80
U軸定位精度	mm	0.025
最小單位	mm	0.001
其他
刀庫	把	24/40
最大刀具重量和最大尺寸	Kg/mm	25kg/φ125×400mm
機床總重量	kg	約13000	約15000
機床外形尺寸（L×W×H）	mm	5500×3050×2900	5500×3800×3300
電氣總?cè)萘?	KVA	50
數控系統		GSK25iMC/FANUC OI-MF plus
