數控臥式銑鏜床J5TK6411C

J5TK6411C數控臥式銑鏜床為單立柱，側掛箱體，十字滑臺結構形式。主軸搭載兩段式行星齒輪減速箱，提供主軸最完美的切削性能，采用高強度38CrMoAl合金鋼材料，高硬度的二次氮化處理工藝，大功率交流伺服主軸電機，主軸系統剛性強，可強力切削，加工效率高。主軸箱采用恒溫油強制循環冷卻，刀具采用碟簧夾緊，液壓松開結構。數控轉臺定位準確，分度精度高。各進給軸采用高精度滾珠絲杠，零背隙剛性聯軸節，滾珠絲杠與電機直聯，運動平穩、加工零件質量穩定，尺寸精度高。各導軌和滾珠絲杠采用集中定時定量潤滑系統，確保各運動部件靈活可靠。 J5TK6411采用加寬截面矩形磨削導軌副，進口聚四氟乙烯專用導軌貼面，床身兩側采用整體式的鑲剛輔助導軌支撐。進給運動時振動小，低速無爬行，具有良好的精度穩定性。

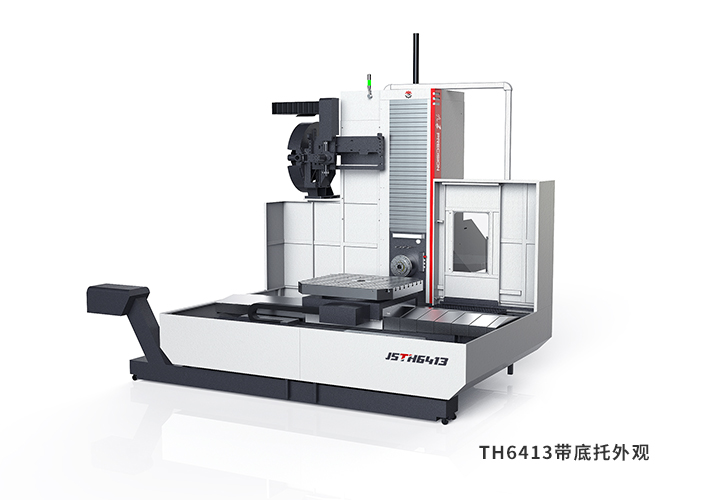

J5TH6413直線坐標均采用精密線性滑軌副，配以精密重載滑塊，由于導軌副之間摩擦方式為滾動摩擦，摩擦系數小、動靜摩擦力差值小，因此可以使機床實現快速定位，又能實現低速無爬行，從而使定位精度及重復定位精度和加工精度大大提高，同時可長時間維持高精度。

該系列機床適用于精密復雜箱體類零件的高速、高效加工，應用于泵閥、紡織、鍛壓液壓、汽車、礦山機械等工程機械行業。

機床主要技術參數如下：

產品型號		J5TK6411C	J5TH6413
加工范圍
工作臺橫向行程X軸	mm	1600	1800
主軸箱垂直行程Y軸	mm	1200/1600	1600
立柱縱向行程Z軸	mm	1200
鏜軸行程W軸	mm	550
工作臺
工作臺尺寸	mm	1350×1000	1400×1200
工作臺最大承重	kg	5000
工作臺回轉		數控回轉
工作臺最小分割精度	°	0.001°
工作臺回轉B軸	°	360°
主軸
主軸直徑	mm	φ130
鏜軸轉速	rpm	12～1500	12～1800
主軸電機功率	Kw	15/18.5
鏜軸中心距工作臺面距離	mm	0～1200 / 0～1600	0～1600
刀柄型號		BT50-45°
速度
快速移動速度X、Y、Z、W軸	mm/min	10000/10000/1000/5000
切削進給速度X、Y、Z、W軸	mm/min	5～5000
精度
定位精度X/Y/Z/W	mm	0.03
定位精度B軸	"	10	15（全閉環10）
重復定位精度X/Y/Z/W	mm	0.02
重復定位精度B	"	4	5
其他
刀庫	把	24/40
最大刀具重量和最大尺寸	Kg/mm	25kg/φ125×400mm
機床總重量	kg	約18000	約21000
機床外形尺寸（L×W×H）	mm	7100×6600×3600	標配：6600×4150×4780 配排屑器：6600×4400×4780
電氣總?cè)萘?	KVA	60
數控系統		FANUC OI-MF plus
